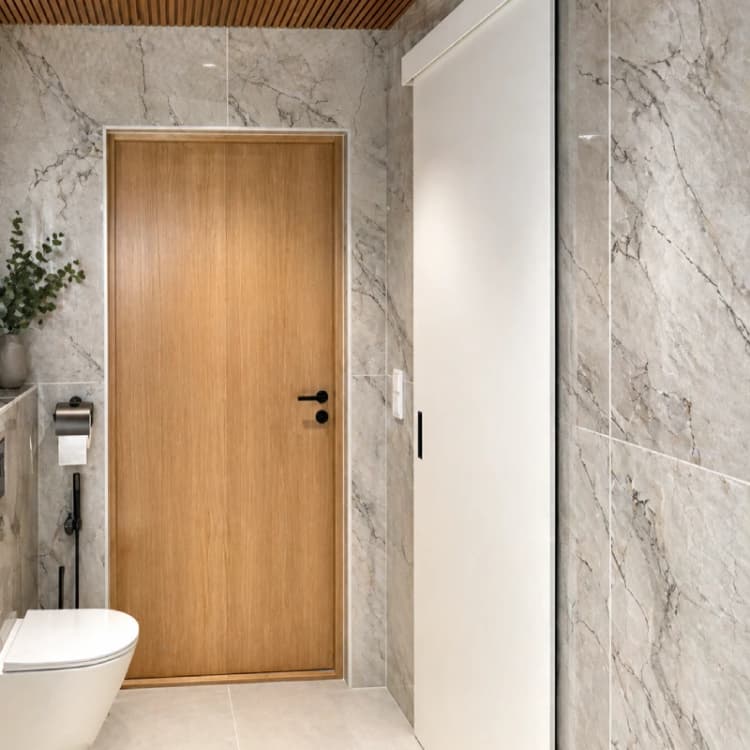

VUORI | ELD6 KÄÄNTYVÄ VIILUOVI TAMMI
Piilosaranallinen massiivi väliovi tammiviilupinnalla (ELD6)
0,00 €
Kokonaishinta:
0,00 €
Käyttötarkoitus
Kääntyvät väliovet täydentävät Liunen malliston. Nyt saat täydellisen samanlaiset ovet kaikkiin sisätiloihin, kun kääntyvän saranaoven voi laittaa sellaisiinkin oviaukkoihin, joihin ei seinän sisään liukuvaa Liune-ovea voi asentaa. Liune Door VUORI on suosittu viilupintainen kääntyvä väliovi, joka sopii jokaiseen makuun.
Rakenne
Ovi on massiivista mdf -materiaalia; puolikovaa kuitulevyä, jolla on ainutlaatuiset fysikaaliset ominaisuudet.
Oven koko
7x21–10x21
Ääneneristävyys
Rw 33 dB kynnyksen kanssa.
Oven pinta
Puuviilu. Pintakäsittelynä kirkas lakkaus. Kaikki sävyt (Tammi-, Kuusi-, Koivu-, tai Mustaviilu) tilauksen mukaan. Erikoistilauksesta viilun saa myös vaakaan sekä sävyn voi tarvittaessa vaihtaa kohteen sisustustrendien mukaan.
Vedin
Valitse sopivan sävyinen vedin lisätarvikevalikosta. Oven pystyy myös tilaamaan pelkällä painiketyöstöllä. Kysy lisää myyjiltämme.
Peitekilpi
Mikäli et halua lukkoa, valitse sopivan sävyinen peitekilpi lisätarvikevalikosta.
Lukko
Mikäli haluat wc-lukon, valitse sopivan sävyinen lukko lisätarvikevalikosta.
Lukkorunko
Hiljaisesti sulkeutuva varmatoiminen lukkorunko 2014M, väreinä harmaa, musta ja valkoinen. Vaihtoehtona pehmeästi avautuva ja sulkeutuva magneettilukkorunko 2045, jonka voi tilata täältä.
Kätisyys
Ovien ulkonäkö on symmetrinen, joten ne asennetaan halutun kätisyyden mukaiseksi.
Karmi
Karmileveys on 92mm. Karmit ovat massiivitammea. Niissä on valmiina tiivisteet, jotka mahdollistavat oven hiljaisen sulkeutumisen. Karmeissa on myös valmiina kolme saranaa, jotka tukevat hyvin ja takaavat pitkän käyttöiän. Projektikohtaisesti karmeja saatavilla myös 120mm seinävahvuuksille. Kysy lisää myyjiltämme.
Saranat
Normaalikorkuisissa ovissa on valmiiksi kiinnitettynä hiljaiset ja varmatoimiset piilosaranat, jotka varmistavat tukevan kiinnityksen. Erikoiskorkeissa ovissa piilosaranoita on kolme.
Kynnys
Oviaukkoon saatavilla lisätarvikkeena kuiviin tiloihin tamminen kynnys. Märkätiloihin saatavilla rst tulvakynnys. Halutessasi voit asentaa tammikynnyksen jälkikäteen.
Tiivistys
Liune kääntyvien ovien karmit ovat tiivisteelliset. Tällä saavutetaan ovelle parempi ääneneristävyys sekä käyttömukavuus. Oviin on saatavilla myös alaslaskeutuva tiivistekynnys. Kynnys laskeutuu automaattisesti oven sisältä ovea suljettaessa. Kynnys tiivistää oven alareunan ja lattian väliin jäävän aukon. Linkki kynnyksiin. Liune kääntyvissä väliovissa on hyvä ääneneristävyys, koska ovi on massiivipuuta.
Takuu
Liune Door kääntyvien sisäovien takuu on kaksi (2) vuotta. Takuuseen kuuluvat heloituksen toimivuus ja ovilevyn maalin pysyvyys. Takuu ei koske tuotteita, joille on tehty rakenteellisia muutoksia tai jotka on asennettu kosteisiin tiloihin, tai tilaan, jossa oven eri puolilla on suuri lämpötilaero. Liiallinen kosteus saattaa aiheuttaa ovilevyn vääntymisen ja maalipintojen halkeilemisen.
Miten verkkokauppa toimii? Tilausohjeet täältä.
Toimitussisältö
- Ovi (vedin ja kiinnikkeet ei kiinnitettyinä)
- Valitut karmit oviaukolle (määrämittaiset)
- Ruuvit karmeille ja karmien värin mukaiset karmitulpat
- Valitut lisätarvikkeet
Esitteet ja ohjeet
Liune Door Kääntyvät sisäovet ESITE PDF
Liune Door Kääntyvät sisäovet ASENNUSOHJE PDF
Liune Door Laskeutuva tiivistekynnys ASENNUSOHJE PDF
Kaikki Aulis Lundell Oy:n esitteet löydät täältä.
EPD-ympäristöseloste
Ohje verkkokauppatilaukseen
Verkkokaupastamme ostat helposti ja turvallisesti. Ohje tilaamiseen täällä.
SUUNNITTELU
Haluamme tehdä rakenteiden suunnittelun mahdollisimman helpoksi. Olemme kehittäneet näille sivuille konkreettisia apuvälineitä suunnittelutyön helpottamiseksi. Suunnittelutyötä helpottavat rakenteiden CAD-kuvat (DWG), PDF-mittapiirrokset, tuoteselosteet, tuotekortit ja Liune GDL-objekti. GDL-objektikirjasto on monipuolinen ja helppokäyttöinen suunnittelijan työkalu, joka toimii ArchiCAD-ympäristössä. Tuotetietojen verkkomateriaalin käyttö edellyttää Acrobat Reader -ohjelmaa. DWG-piirrosten avaaminen ja käsittely vaatii erillisen CAD-ohjelman. Mikäli käytössäsi on ArchiCAD -ohjelma, voit ladata itsellesi Liune GDL -objektin.
Mukavia suunnitteluhetkiä Liune -objektien parissa!
Lisätietoja myynti@liunedoor.com tai Lauri Laineelta 020 734 1400
Alta löydät DWG-tiedostot CAD-ohjelmiin, PDF-tiedostot lukuohjelmiin, GDL-objektit ArchiCAD versioihin, RFA-tiedostot Autodesk Revit ohjelmaan ja VXZ-tiedostot Vertex käyttöön. Tiedostoista löydät tarvittavat mittatiedot.
LIUNE CAD -piirroskirjasto DWG
Autodesk AutoCAD ohjelmille, dwg on dynaamisena blokkina. Tiedosto sisältää Liunen kaikki elementtien vaihtoehdot, myös Liunen saneerauselementit.
Liune dynamic block library 2022.dwg (13.5Mt)
User's guide Liune AutoCAD dynamic blocks.pdf
LIUNE DOOR PDF -kirjasto mittapiirroksilla
LIUNE DOOR erikoiskorkeat ovet runkosyvyydet 66mm ja 95mm
LIUNE DOOR sauna runko 95mm 120mm 565 KB
LIUNE DOOR yksilehtinen ja pariovi runko 120mm 592 KB
LIUNE DOOR yksilehtinen ja pariovi runko 66mm 1 MB
LIUNE DOOR yksilehtinen ja pariovi runko 95mm 2 MB
Liune saneerauselementit 3 MB
Liune saneerauselementit ilman vastakarmia 3 MB
Uusi Liunen ArchiCAD-objekti 1/2023
Käyttäjän opas GDL Liune kirjastolle.pdf
LIUNE VXZ -tiedostot (Vertex)
Tiedostot ja niiden sisältämät tiedot on annettu mahdollisimman täsmällisesti. Yritys ei vastaa tiedostoissa, toiminnoissa tai mitoissa olevista mahdollisista virheistä. Tietojen oikeellisuus tulisi aina tarkistaa.
LIUNE Revit RFA -tiedostot, Autodesk Revit ver. 2016
Liune D1 massive door 2 MBLiune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 2 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 916 KB
Liune D16 design door 2 MB
Ohjeistus BIM objekteille Autodesk RFA tiedostot
Ovien pintarakenteet Revit:iin
Pintojen esikatselu:
Lataa pintarakenteet oville alla olevasta linkistä ja tallenna ne. Tarvitset kuvat Revit-ohjelmassa ovien pintana valkoisen tilalle molemmissa Revit-versioissa.
Liune door textures 2,59 MB
RFA 2012 tiedostot (Autodesk Revit ver. 2012-2015)
Liune D1 massive door 2 MB
Liune D2 laminate door 2 MB
Liune D3 smooth white door 2 MB
Liune D4 white milled mirror door 3 MB
Liune D5 moisture resistant door 2 MB
Liune D6 oak veneer door 2 MB
Liune D7 light opening door 2 MB
Liune D8 panel door 2 MB
Liune D9 glass door opal clear dark grey 2 MB
Liune D10 mirror door 2 MB
Liune D11 sauna glass sauna wood door 2 MB
Liune D13 veneer door 2 MB
Liune D14 print glass 2 MB
Liune D15 classic sliding door by liune 824 KB
Liune D16 design door 2 MB
Tekniset tiedot
Liune VUORI ELD6 on klassisen kaunis tammiviiluovi, joka tuo kotiisi aidon puun lämpöä ja ajatonta eleganssia. Tämä piilosarannallinen kääntyvä väliovi on suunniteltu täydentämään Liune-malliston yhtenäistä ilmettä tiloissa, joissa suositaan perinteistä saranaovea. Jokainen Vuori-ovi on puusepän viimeistelemä taidonnäyte, jonka tasamassiivinen rakenne takaa arvokkaan tunnun ja huippuluokan akustiikan.
Yksilöllinen puupinta ja massiivinen rakenne:
Ovi on valmistettu massiivipuuta ja jämäkkää MDF-materiaalia hyödyntäen, mikä tekee siitä poikkeuksellisen vakaan.Pintana on aito tammiviilu, joka voidaan lakata eri sävyiseksi sisustuksen mukaan. Massiivirakenne ja laadukkaat mäntykarmit tiivisteineen varmistavat, että ovi sulkeutuu hiljaa ja eristää ääntä tehokkaasti.
Tekniset tiedot ja mitat:
Malli: Tammiviilupintainen kääntyvä väliovi (ELD6).
Ääneneristävyys: Korkea Rw 33 dB (kynnyksen kanssa), erinomainen makuu- ja työhuoneisiin.
Mitat (moduulikoot): 7x21, 8x21, 9x21 ja 10x21.
Pinta: Aito puuviilu (Tammi). Saatavilla myös kuusi-, koivu- ja mustaviiluna.
Karmisyvyys: 92 mm. Sisältää valmiit tiivisteet ja kestävät saranat.
Lukkopesä: Vakiona lukkopesä ABLOY 2014 (saatavilla myös hiljainen magneettilukko).
Varustelu ja muokattavuus:
Räätälöi ovi sisustukseesi sopivaksi:
Vetimet: Valitse tammiviilun kanssa sointuva vedin ja peitekilpi lisätarvikevalikosta.
Saranat: Piilosaranallinen estetiikka ja valmiiksi asennetut saranat takaavat pitkän käyttöiän.
Esteettömyys: Ovi toimitetaan ilman kynnystä esteettömän liikkumisen varmistamiseksi.
Tiivistys: Mukana toimitettava soft-tiivistenauha viimeistelee käyttömukavuuden.
Miksi valita Liune VUORI ELD6?
Luonnollinen kauneus: Aito tammiviilu on yksilöllinen ja tuo tilaan rauhoittavaa tunnelmaa.
Huippuluokan akustiikka: Rw 33 dB äänieristys takaa kodin rauhan.
Puusepän laatu: Tasamassiivinen rakenne tuntuu ja näyttää laadukkaalta vuosikymmeniä.
Yhtenäinen ilme: Saat täydellisesti yhteensopivat viiluovet sekä liuku- että saranaoviksi.
